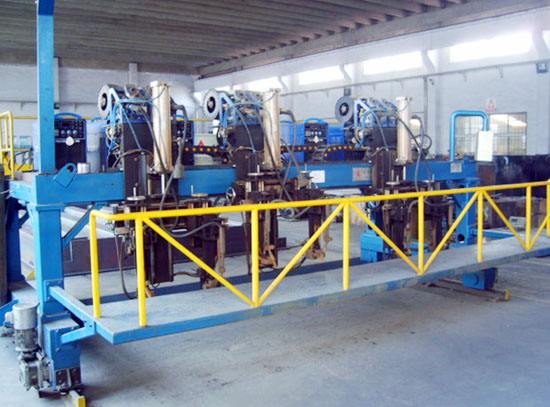

自动焊接设备各部件剖析

1、送丝机及其控制与调速系统，对于送丝速度控制精度要求较高送丝机，其控制电路应加测速反馈

2、自动焊焊接电源，其输出功率和焊接特性应与拟用的焊接工艺方法相匹配，并装有与主控制器相连接的接口.

3、自动焊焊接机头用其移动机构，其由焊接机头，焊接设备机头支承架，悬挂式拖板等组成，地于精密型焊头机构，其驱动系统应采用装有编码器的伺服电动机

4、焊件移动或变位机构，如焊接滚轮架，头尾架翻转机，回转平台和变位机等，精密型的移动变位机构应配伺服电动机驱动

5、主控制器，亦称系统控制器，主要用于各组成部分的联动控制，焊接程序的控制，主要焊接参数的设定，调整和显示。可扩展故障诊断和人机对话等控制功能。

6、计算机软件，直缝焊接设备厂家中常用的计算机软件有：编程软件，功能软件，工艺方法软件和专家系统等

7、自动焊焊件夹紧机构

8、辅助装置，如送丝系统，循环水冷系统、焊剂回收输送装置、焊丝支架、电缆软管及拖链机构结构设计电气控制设计三大部分。

9、自动焊焊头导向或跟踪机构，弧压自动控制器，焊枪横摆器和监控系统
