自动环缝焊接机哪家好

发布日期:2017-09-08 作者: 点击:

一、自动环缝焊接设备用途:设备可以满足的焊接工件参数及焊接工艺要求

1、最大回转半径300mm,机头与尾顶装夹工件最大长度:800mm;两焊缝最小距离为300mm以上;工件最大重量:

2、工件组对牢固;焊缝间隙不大于板厚的10%;

3、焊前要去油污、锈蚀等杂物;

4、焊接设备形式:工件旋转,焊枪固定的方式,采用MAG气体保护焊焊接;

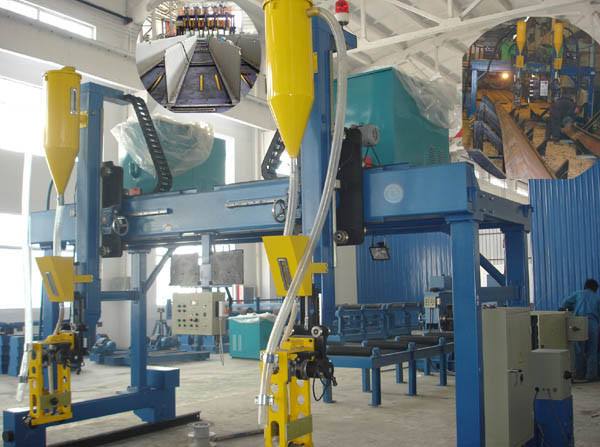

自动环缝焊接机

二、环缝焊接机储气罐焊接专机

(一)自动环缝焊接机用途介绍:

环缝自动焊接机床是为了进行双环形焊缝实施焊接而设计的自动化焊接系统。该系统由焊接机床、焊接电源、送丝机构及PLC控制系统、控制柜等所组成;适用于工件的环缝焊接、采用MAG气体保护焊焊接方法,外观成型美观。

(二)自动直缝焊接设备厂家机床基本构成及参数:

该机床由床身、动力驱动机构、夹具、中间支撑机构、焊枪支架及导轨、气动进枪及微调节器、尾顶、挡弧装置的推拉门和进口PLC控制系统所组成。采用较低的床身,工件装卸方便,使用是稳定性能好。将装配好的工件放在夹具上,用气动尾顶顶紧;根据焊接工艺调整好焊枪与水平旋转线的夹角,即可进行一系列焊接过程。焊接完毕后,焊炬自动回位,气动夹紧同时松开,人工可卸下工件。

1、机床床身:采用直线设计,焊接结构,有效装夹工件;床身内安装电气控制系统,安全、防尘且外观美观;

2、动力驱动机构:动力驱动机构为箱式结构,安装在床身之上,采用变频电机驱动,扭矩充分,电机功率大,主轴转速为0.15-2rpm无级调速。

3、焊枪支架及导轨:该机构的支承立柱固定在机床机架之上,焊炬座板在横梁上的位置可沿轴线方向手动调整。

4、气动进枪及微动调整机构:焊枪可进行三维调节,左右、前后可进行微调的量不小于100毫米,上下可进行微调的量不小于80毫米。

5、气动尾顶装置:尾顶安装在床身的导轨之上,距离主传动箱的距离可以调整。

6、控制系统:采用进口PLC可编程序控制器,实现气动顶紧后、焊炬自动到位、自动焊接、自动停止、焊炬自动回位、气动尾顶自动回位等一系列自动化动作。

济南恒捷自动化设备有限公司是一家集研发 、生产、维修于一体的专业化公司。为客户设计定制特性焊接设备、切割设备、环缝焊接设备、直缝焊接设备厂家、焊接机器人系统机器人焊接机、机器人切割机等。广泛应用于压力容器、石油化工、航空航天、工程机械、重型机械等诸多领域。咨询热线:15550026809 / 0531-69959809
